带霍尔传感器・套筒轴承
| 减速机 | |||
|---|---|---|---|
| SSG12 | SPG12 | - | - |
| 无刷马达 | |
|---|---|
| BMS12-1503 | BMS12-1506 |
| - | - |
| 编码器 | |
|---|---|
| ETD12 | - |
| 驱动板 | |
|---|---|
| SHSD24-01A | PSV24-05E |
| - | - |
带霍尔传感器
烧结套筒轴承
Nd-Fe-B
磁铁
磁铁

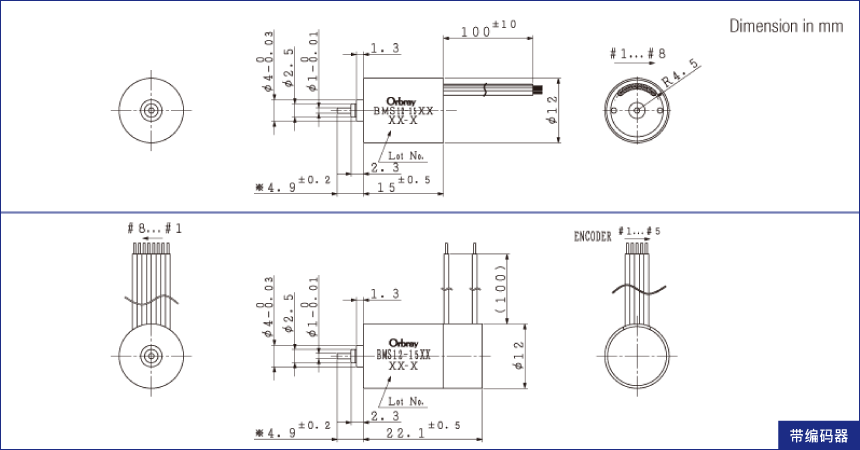

BMS12-15 技术参数
| BMS12-1503 | BMS12-1506 | |
|---|---|---|
| 额定电压[V] | 7.4 | 12 |
| 无负载转速[rpm] | 26,200 | 31,800 |
| 无负载电流[mA] | 112 | 86 |
| 堵转扭矩[mNm] | 5.75 | 6.15 |
| 堵转电流[mA] | 2,349 | 1,875 |
| 最大输出功率[W] | 4.0 | 5.1 |
| 最大效率[%] | 61 | 62 |
| 端子间电阻[Ω] | 3.15 | 6.40 |
| 额定扭矩[mNm] | 0.82 | 0.88 |
| 额定转速[rpm] | 22,457 | 27,257 |
| 额定电流[mA] | 432 | 342 |
| 空载损耗转矩[mNm] | 0.29 | 0.30 |
| 反电动势常数[mV/rpm] | 0.269 | 0.360 |
| 扭矩常数[mNm/A] | 2.57 | 3.44 |
| 转数/扭矩斜率[rpm/mNm] | 4,559 | 5,170 |
| 機械时间常数[ms] | 4.23 | 4.79 |
| 转子转动惯量[gcm2] | 0.08 | 0.08 |
| 最大允许扭矩[mNm] | 1.92 | 2.05 |
| 电感［mH］ @1kHz | TBD | 0.150 |
| 热阻 Rth1（线圈－壳体间）［K/W］ | TBD | TBD |
| 热阻 Rth2（壳体－外界空气间）［K/W］ | TBD | TBD |
| 输出轴径向游隙［mm］ | 0.05 | |
| 输出轴轴向游隙［mm］ | 0.02～0.2 | |
| 输出轴径向游隙［N］ | 0.5(3.9mm ※1) | |
| 输出轴最大轴向负载［N］ | 0.15 | |
| 静止状态下输出轴最大轴向负载［N］ | 7.8 | |
| 运行温度范围［℃］ | -20～+80 | |
| 绕组最高温度［℃］ | 90 | |
| 重量［g］ | 8.8 | |
※1 尺寸从马达法兰面开始测量。
FPC配置
| BMS12-1503 ／ BMS12-1506 | ||
|---|---|---|
| #1 | U | 马达绕组 U |
| #2 | V | 马达绕组 V |
| #3 | W | 马达绕组 W |
| #4 | Vdd | 输入电压 3.0V（1.6～5.5V） |
| #5 | Gnd | GND |
| #6 | Hu | 霍尔传感器输出 U |
| #7 | Hv | 霍尔传感器输出 V |
| #8 | Hw | 霍尔传感器输出 W |
特性图
