无传感器 · 套筒轴承
BMN04-08 技术参数
| BMN04-0829 | |
|---|---|
| 额定电压[V] | 3 |
| 无负载转速[rpm] | 37,600 |
| 无负载电流[mA] | 31 |
| 堵转扭矩[mNm] | 0.04 |
| 堵转电流[mA] | 98 |
| 最大输出功率[W] | 0.035 |
| 最大效率[%] | 19 |
| 端子间电阻[Ω] | 30.50 |
| 额定扭矩[mNm] | 0.01 |
| 额定转速[rpm] | 32,229 |
| 额定电流[mA] | 41 |
| 空载损耗转矩[mNm] | 0.016 |
| 反电动势常数[mV/rpm] | 0.055 |
| 扭矩常数[mNm/A] | 0.52 |
| 转数/扭矩斜率[rpm/mNm] | 1,069,774 |
| 機械时间常数[ms] | 10.81 |
| 转子转动惯量[gcm2] | 0.00087 |
| 最大允许扭矩[mNm] | 0.012 |
| 电感［mH］ @1kHz | 0.074 |
| 热阻 Rth1（线圈－壳体间）［K/W］ | TBD |
| 热阻 Rth2（壳体－外界空气间）［K/W］ | TBD |
| 输出轴径向游隙［mm］ | 0.05 |
| 输出轴轴向游隙［mm］ | 0.02～0.23 |
| 输出轴最大径向负载［N］ | 0.07(1.55mm ※1) |
| 输出轴最大轴向负载［N］ | 0.06 |
| 静止状态下输出轴最大轴向负载［N］ | TBD |
| 运行温度范围［℃］ | -20～+80 |
| 绕组最高温度［℃］ | 90 |
| 重量［g］ | 0.7 |

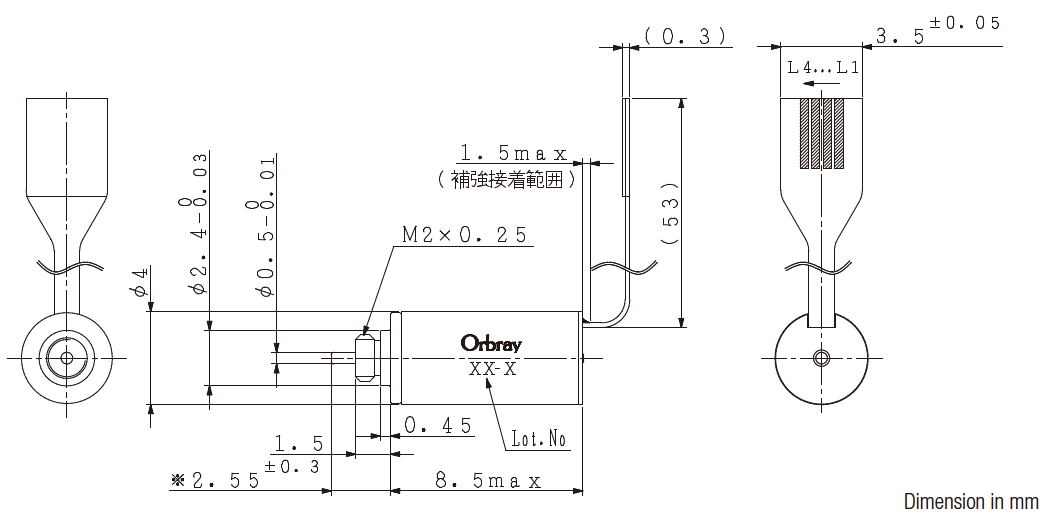

※1 尺寸从马达法兰面开始测量。
配列
| BMN04-0829 | ||
|---|---|---|
| #1 | U | 马达绕组 U |
| #2 | V | 马达绕组 V |
| #3 | COM | - |
| #4 | W | 马达绕组 W |

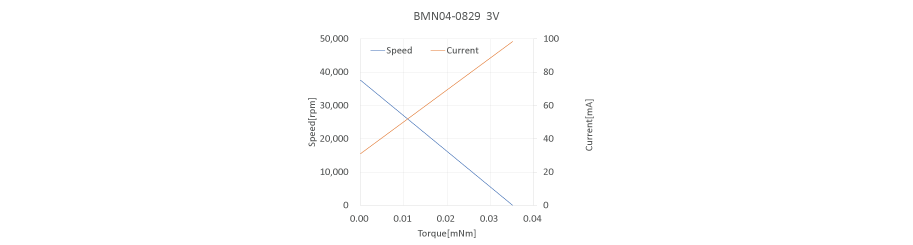

特性图
