带霍尔传感器・套筒轴承
BMS22-2413 技术参数
| BMS22-2413B | |
|---|---|
| 额定电压[V] | 24 |
| 无负载转速[rpm] | 12,000 |
| 无负载电流[mA] | 80 |
| 堵转扭矩[mNm] | 32.27 |
| 堵转电流[mA] | 1,846 |
| 最大输出功率[W] | 10.2 |
| 最大效率[%] | 63 |
| 端子间电阻[Ω] | 13.00 |
| 额定扭矩[mNm] | 4.61 |
| 额定转速[rpm] | 10,286 |
| 额定电流[mA] | 332 |
| 空载损耗转矩[mNm] | 1.46 |
| 反电动势常数[mV/rpm] | 1.913 |
| 機械时间常数[mNm/A] | 18.27 |
| 转数/扭矩斜率[rpm/mNm] | 372 |
| 機械时间常数[ms] | 8.42 |
| 转子转动惯量[gcm2] | 1.94 |
| 最大允许扭矩[mNm] | 10.76 |
| 电感［mH］@1kHz | 0.967 |
| 热阻 Rth1（线圈－壳体间）［K/W］ | TBD |
| 热阻 Rth2（壳体－外界空气间）［K/W］ | TBD |
| 输出轴径向游隙［mm］ | 0.05 |
| 输出轴轴向游隙［mm］ | 0～0.1 |
| 输出轴最大径向负载［N］ | 6(4.7mm ※1) |
| 输出轴最大轴向负载［N］ | 1 |
| 静止状态下输出轴最大轴向负载［N］ | 10 |
| 运行温度范围［℃］ | -20～+80 |
| 绕组最高温度［℃］ | 90 |
| 重量［g］ | 46 |
※1 尺寸从马达法兰面开始测量。

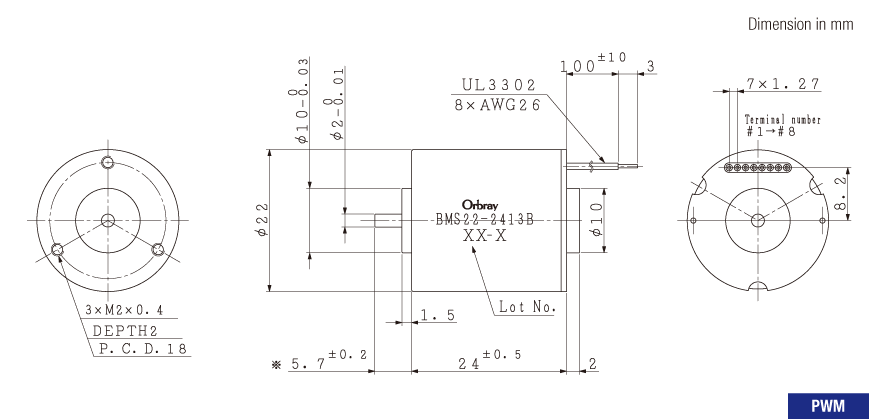

配列
| BMS22-2413B | ||
|---|---|---|
| #1 | U | 马达绕组 U |
| #2 | V | 马达绕组 V |
| #3 | W | 马达绕组 W |
| #4 | Vdd | 输入电压 12V（3～18V） |
| #5 | Gnd | GND |
| #6 | Hu | 霍尔传感器输出 U |
| #7 | Hv | 霍尔传感器输出 V |
| #8 | Hw | 霍尔传感器输出 W |

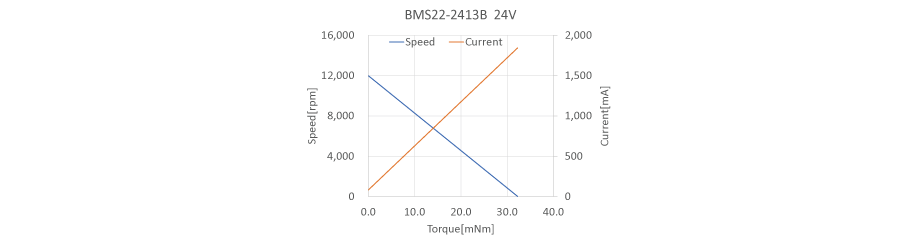

特性图
