带霍尔传感器，套筒轴承
| 减速机 | |||
|---|---|---|---|
| - | - | - | - |
| 无刷马达 | |
|---|---|
| BRS17-18R8 | BRS17-1802 |
| BRS17-1803 | - |
| 编码器 | |
|---|---|
| - | - |
| 驱动板 | |
|---|---|
| SHSD24-01A | - |
| - | - |
带霍尔传感器
烧结套筒轴承
Nd-Fe-B
磁铁
磁铁
马达样品制造时，请提供相应的小齿规格，或是指定小齿参数
技术参数
| BRS17-18R8 | BRS17-1802 | BRS17-1803 | |
|---|---|---|---|
| 额定电压[V] | 7.4 | 7.4 | 12 |
| 无负载转速[rpm] | 25,500 | 27,300 | 25,000 |
| 无负载电流[mA] | 249 | 114 | 130 |
| 堵转扭矩[mNm] | 23.09 | 10.80 | 20.83 |
| 堵转电流[mA] | 8,810 | 4,390 | 4,800 |
| 最大输出功率[W] | 15.4 | 7.7 | 13.7 |
| 最大效率[%] | 69 | 70 | 70 |
| 端子间电阻[Ω] | 0.84 | 1.69 | 2.50 |
| 额定扭矩[mNm] | 3.30 | 1.50 | 2.94 |
| 额定转速[rpm] | 21,857 | 23,516 | 21,467 |
| 额定电流[mA] | 1,472 | 706 | 790 |
| 空载损耗转矩[mNm] | 0.67 | 0.88 | 0.58 |
| 反电动势常数[mV/rpm] | 0.282 | 0.809 | 0.467 |
| 扭矩常数[mNm/A] | 2.70 | 7.73 | 4.46 |
| 转数/扭矩斜率[rpm/mNm] | 1,102 | 2,523 | 1,200 |
| 转数/扭矩斜率[ms] | 10.12 | 8.07 | 11.56 |
| 转子转动惯量[gcm2] | 0.639 | 0.234 | 0.639 |
| 最大允许扭矩[mNm] | 7.70 | 3.60 | 6.94 |
| 电感［mH］ @1kHz | TBD | TBD | TBD |
| 热阻 Rth1（线圈－壳体间）［K/W］ | TBD | TBD | TBD |
| 热阻 Rth2（壳体－外界空气间）［K/W］ | TBD | TBD | TBD |
| 输出轴径向游隙[mm] | 0.05 | ||
| 输出轴轴向游隙[mm] | 0.02~0.2 | ||
| 输出轴最大径向负载[N] | 0.5(2.4mm ※1) | ||
| 输出轴最大轴向负载[N] | 0.15 | ||
| 静止状态下输出轴最大轴向负载[N] | 7.8 | ||
| 运行温度范围[℃] | -20~+80 | ||
| 绕组最高温度[℃] | 90 | ||
| 重量[g] | 17 ※2 | ||
※1 尺寸从马达法兰面开始测量
※2 未安装小齿轮时的重量
配列
| BRS17-18R8 ／ BRS17-1802 ／ BRS17-1803 | ||
|---|---|---|
| #1 | W | 马达绕组 W |
| #2 | Hw | 霍尔传感器输出 W |
| #3 | Vdd | 输入电压 12V（3～18V） |
| #4 | U | 马达绕组 U |
| #5 | Hv | 霍尔传感器输出 V |
| #6 | Gnd | GND |
| #7 | V | 马达绕组 V |
| #8 | Hu | 霍尔传感器输出 U |

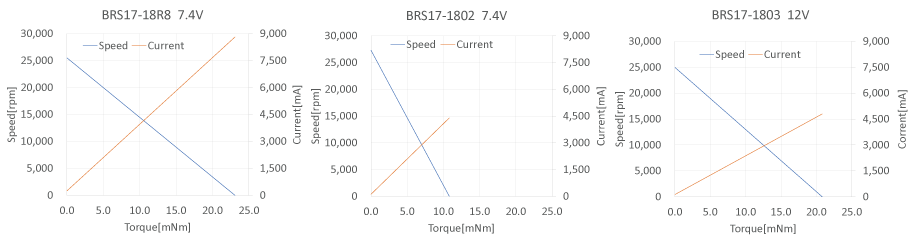

特性图
小齿轮使用案例
| 模数 | 齿数 | 材质 | |
|---|---|---|---|
| Pinion A | 0.25 | 10 | SUS303 |
| Pinion B | 0.25 | 10 | C3604 |
| Pinion C | 0.25 | 11 | C3604 |
| Pinion D | 0.25 | 18 | C3604 |
| Pinion E | 0.30 | 10 | SUS303 |
| Pinion F | 0.30 | 10 | C3604 |
| Pinion G | 0.30 | 12 | SUS303 |
如您需要的规格不在上列，请提供与轴径匹配的小齿轮，或事先告知您所需的小齿轮规格。
