这是高效率/低噪音的正齿减速机 SSG10 和
有刷电机 CMS10-18XX 的组合。

SSG10 正齿减速机+ CMS10-18XX (通用规格组合)

减速比 15 29 49 72 93 156※ 200※ 262
减速比（绝对值） 15.40:1 29.25:1 48.75:1 72.29:1 93.43:1 155.56:1 199.64:1 261.59:1
阶数 3 4 5 5 5 6 6 6
效率[%] 73 66 59 59 59 53 53 53
旋转方向 ≠ = ≠ ≠ ≠ = = =

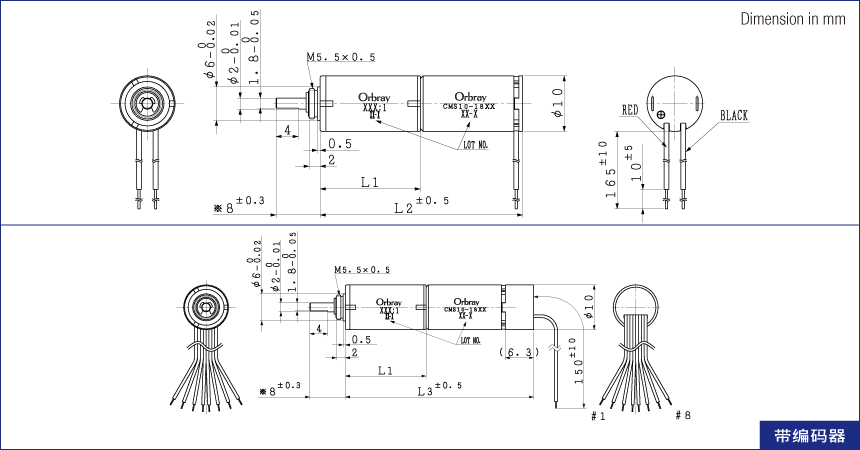

长度[mm]
（马达＋减速机＝L2）		 32.4 34.4 36.4 36.4 36.4 38.4 38.4 38.4
长度[mm]
（马达＋减速机＋编码器＝L3）		 38 40 42 42 42 44 44 44
重量[g]
（马达＋减速机) 		13.1 13.9 14.7 14.7 14.7 15.6 15.6 15.6
最大允许扭矩（连续）[mNm] 12
最大允许扭矩（断续）[mNm] 30

CMS10-1805S 额定电压: 3.7V

减速比 15 29 49 72 93 156※ 200※ 262
额定扭矩[mNm] 3 5 7 11 12 12 12 12
额定转速[rpm] 721 380 229 154 123 77 62 48
无负载转速[rpm] 848 447 269 181 140 84 66 50
无负载电流[mA] 26 25 25 25 24 22 22 22
堵转扭矩[mNm] 19 33 50 74 96 144 185 243
堵转电流[mA] 694 694 694 694 694 694 694 694

CMS10-1818S 额定电压: 7.4V

减速比 15 29 49 72 93 156※ 200※ 262
额定扭矩[mNm] 3 5 7 10 12 12 12 12
额定转速[rpm] 910 480 288 194 153 97 77 60
无负载转速[rpm] 1,060 558 335 226 175 106 82 63
无负载电流[mA] 15 14 14 14 13 12 12 12
堵转扭矩[mNm] 19 33 49 73 94 142 181 238
堵转电流[mA] 421 421 421 421 421 421 421 421

CMS10-1835S 额定电压: 12V

减速比 15 29 49 72 93 156※ 200※ 262
额定扭矩[mNm] 3 6 9 12 12 12 12 12
额定转速[rpm] 1,060 562 338 232 187 118 94 73
无负载转速[rpm] 1,280 678 407 275 213 128 100 76
无负载电流[mA] 18 17 17 17 16 15 15 15
堵转扭矩[mNm] 20 34 52 76 99 149 191 250
堵转电流[mA] 343 343 343 343 343 343 343 343

※非标准齿轮

订购时的型号名称

CMS10-1805 + SSG10-15(15.40:1)的组合　→　CMS10-1805S15
