贵金属电刷・套筒轴承，四极大功率马达
C4S10-1907 技术参数
| C4S10-1907 | |
|---|---|
| 额定电压[V] | 7.4 |
| 无负载转速[rpm] | 16,500 |
| 无负载电流[mA] | 13 |
| 堵转扭矩[mNm] | 4.62 |
| 堵转电流[mA] | 1,104 |
| 最大输出功率[W] | 2.0 |
| 最大效率[%] | 80 |
| 端子间电阻[Ω] | 6.70 |
| 额定扭矩[mNm] | 0.45 |
| 额定转速[rpm] | 14,900 |
| 额定电流[mA] | 119 |
| 空载损耗转矩[mNm] | 0.05 |
| 反电动势常数[mV/rpm] | 0.443 |
| 扭矩常数[mNm/A] | 4.23 |
| 转数/扭矩斜率[[rpm/mNm] | 3,575 |
| 機械时间常数[ms] | 3.44 |
| 转子转动惯量[gcm2] | 0.09 |
| 最大允许扭矩[mNm] | 1.54 |
| 电感［mH］ @1kHz | 0.031 |
| 热阻 Rth1（线圈－壳体间）［[K/W] | 6 |
| 热阻 Rth2（壳体－外界空气间）[K/W] | 36 |
| 输出轴径向游隙[mm] | 0.05 |
| 输出轴轴向游隙[mm] | 0.03～0.2 |
| 输出轴最大径向负载[N] | 0.5(5mm)※1 |
| 输出轴最大轴向负载[N] | 0.15 |
| 静止状态下输出轴最大轴向负载[N] | 7.8 |
| 运行温度范围[℃] | -20～+60 |
| 绕组最高温度[℃] | 80 |
| 重量[g] | 8.6 |
配列
| C4S10-1907 | ||
|---|---|---|
| #1 | Red Lead Wire | Motor Vin (+) |
| #2 | Black Lead Wire | Motor GND (-) |

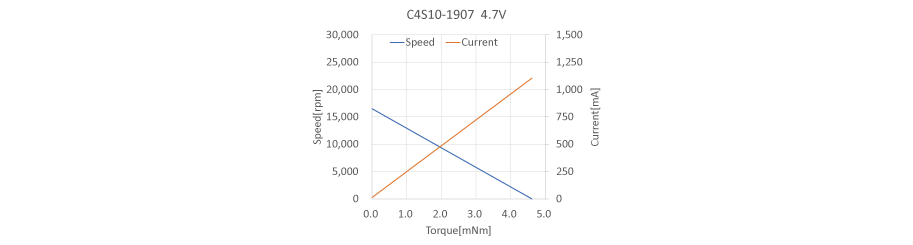

特性图
